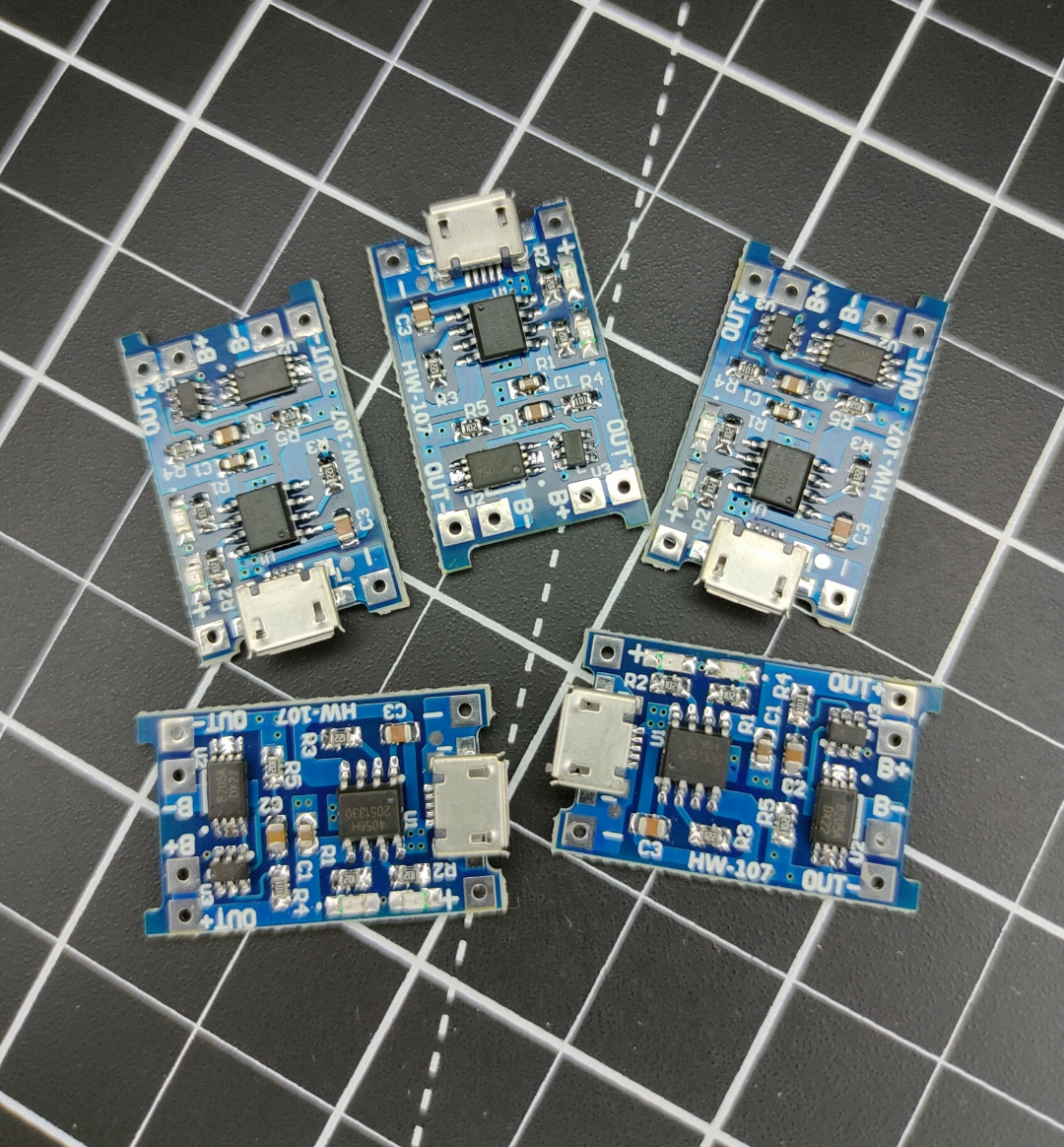

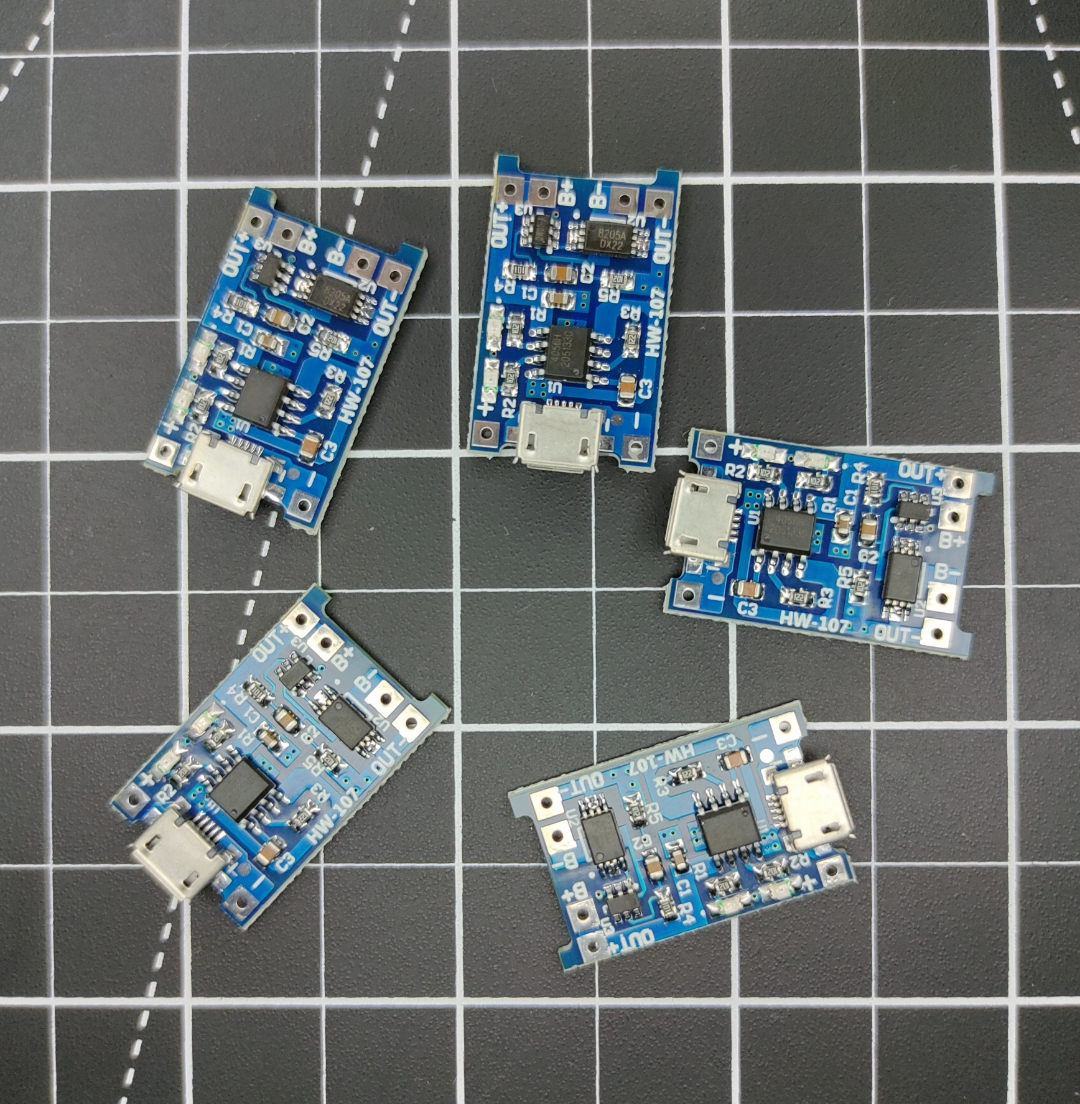

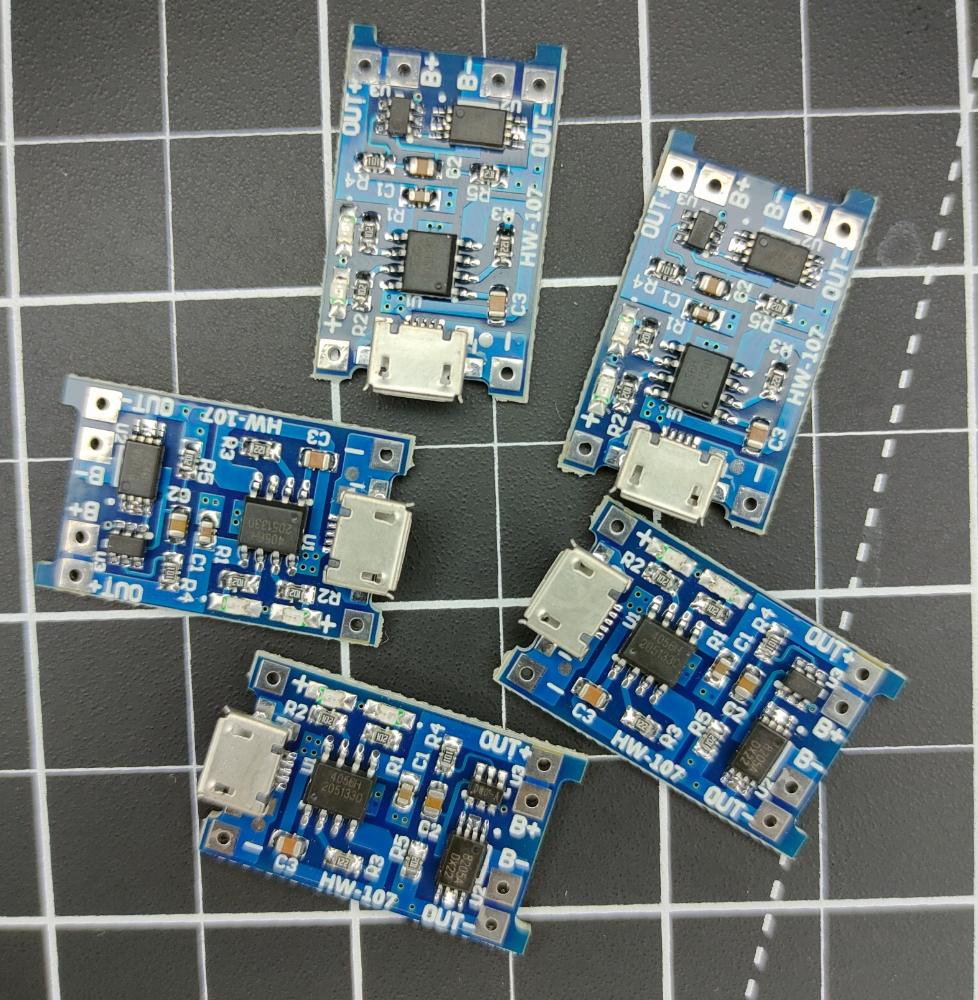

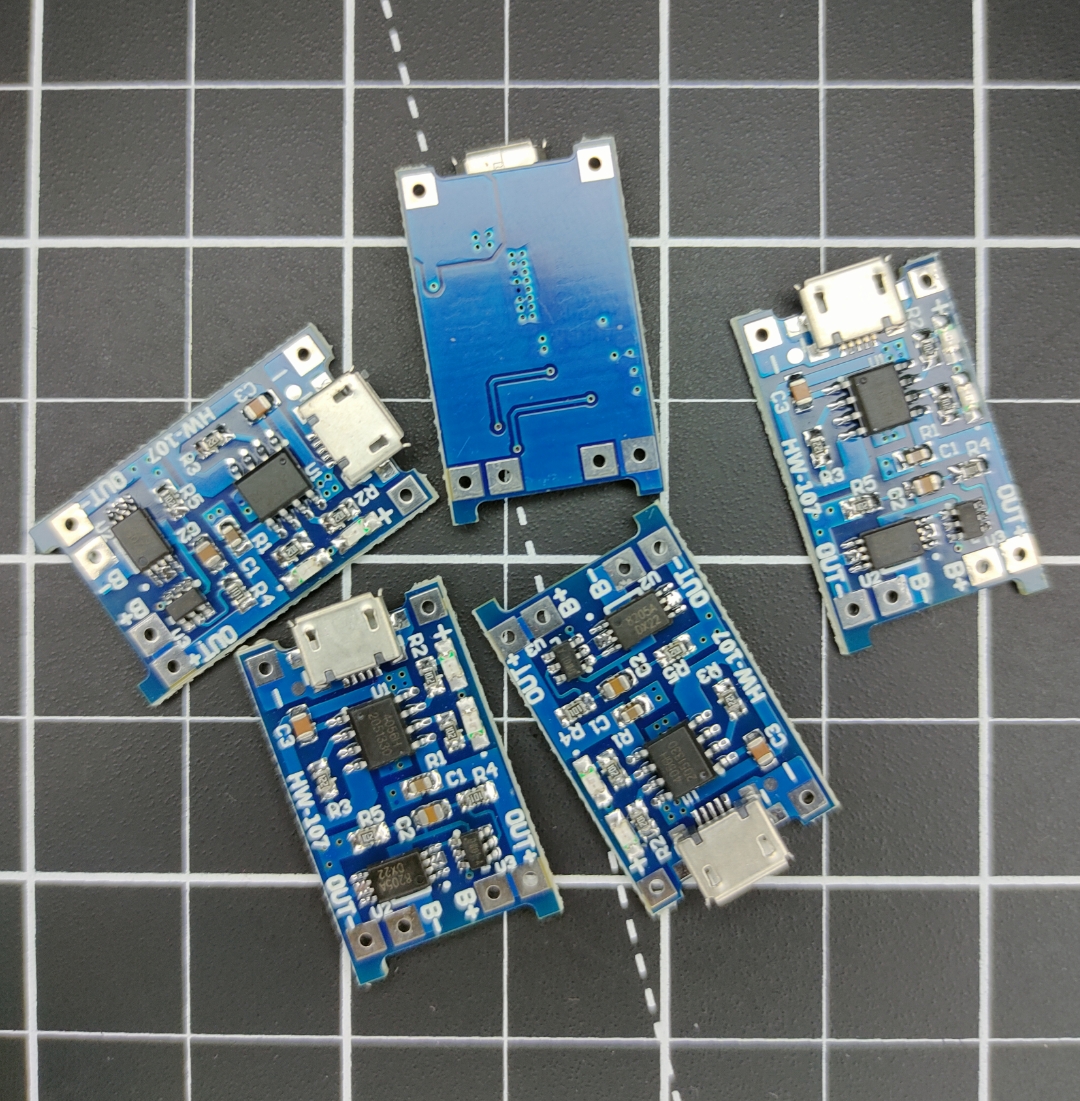

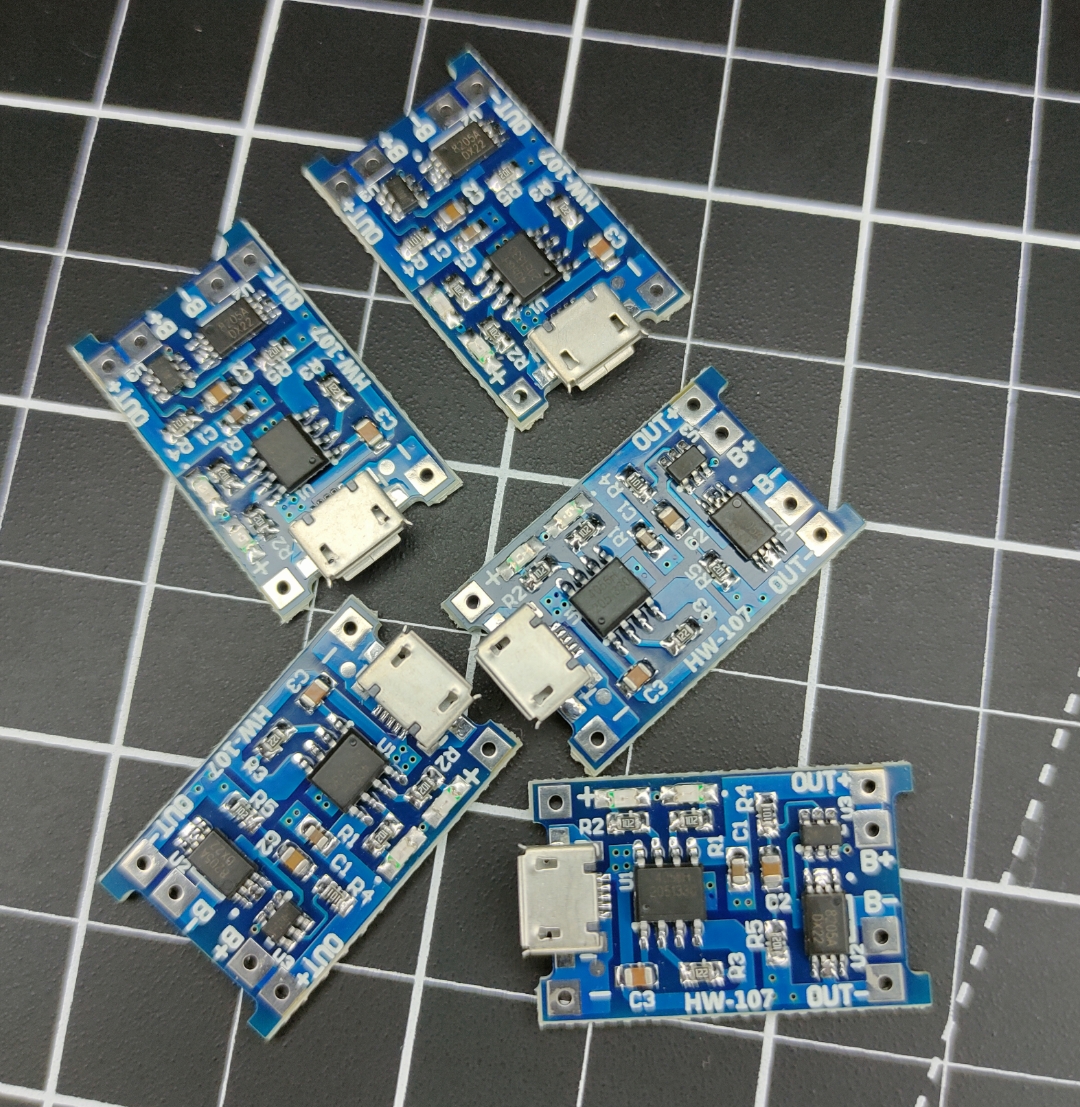

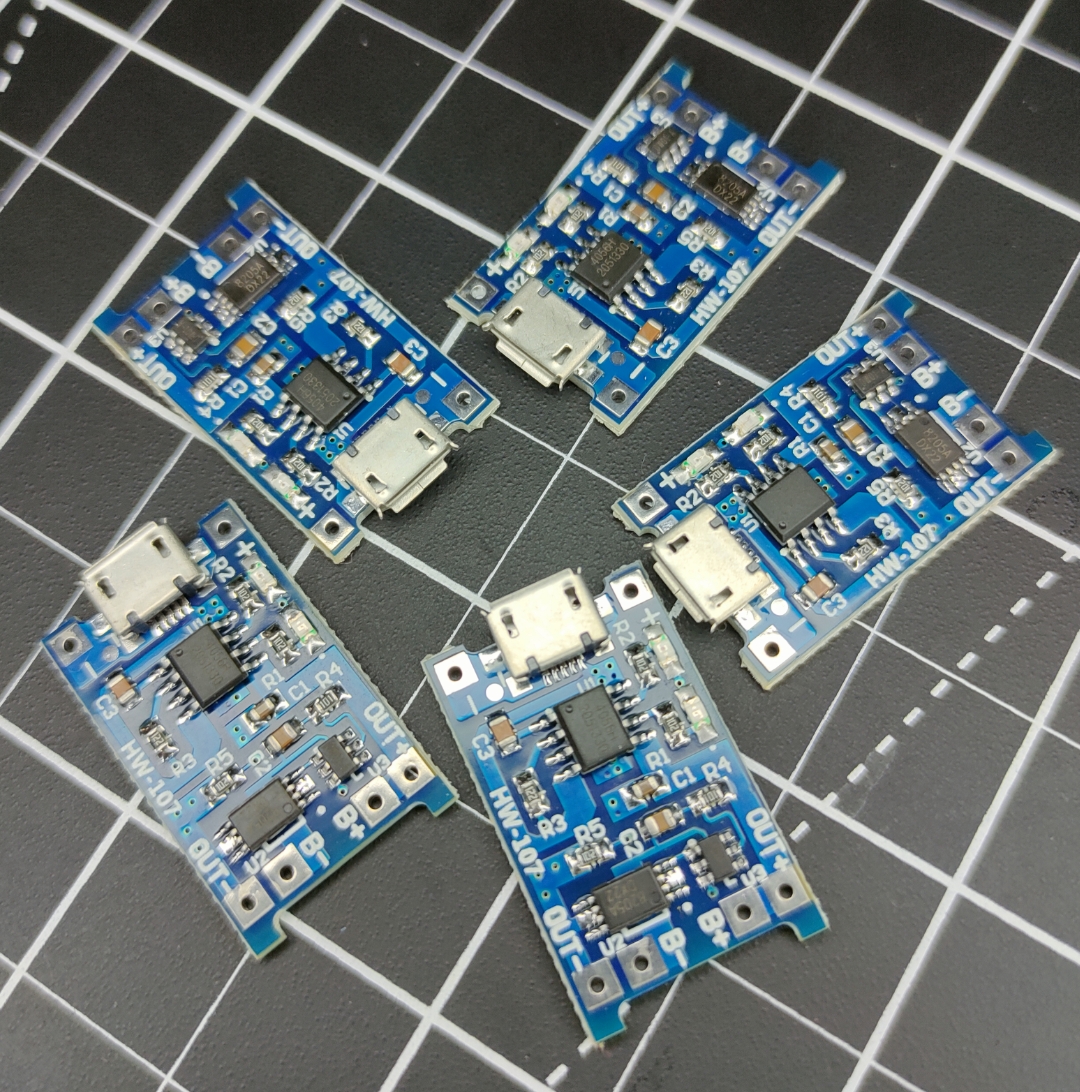

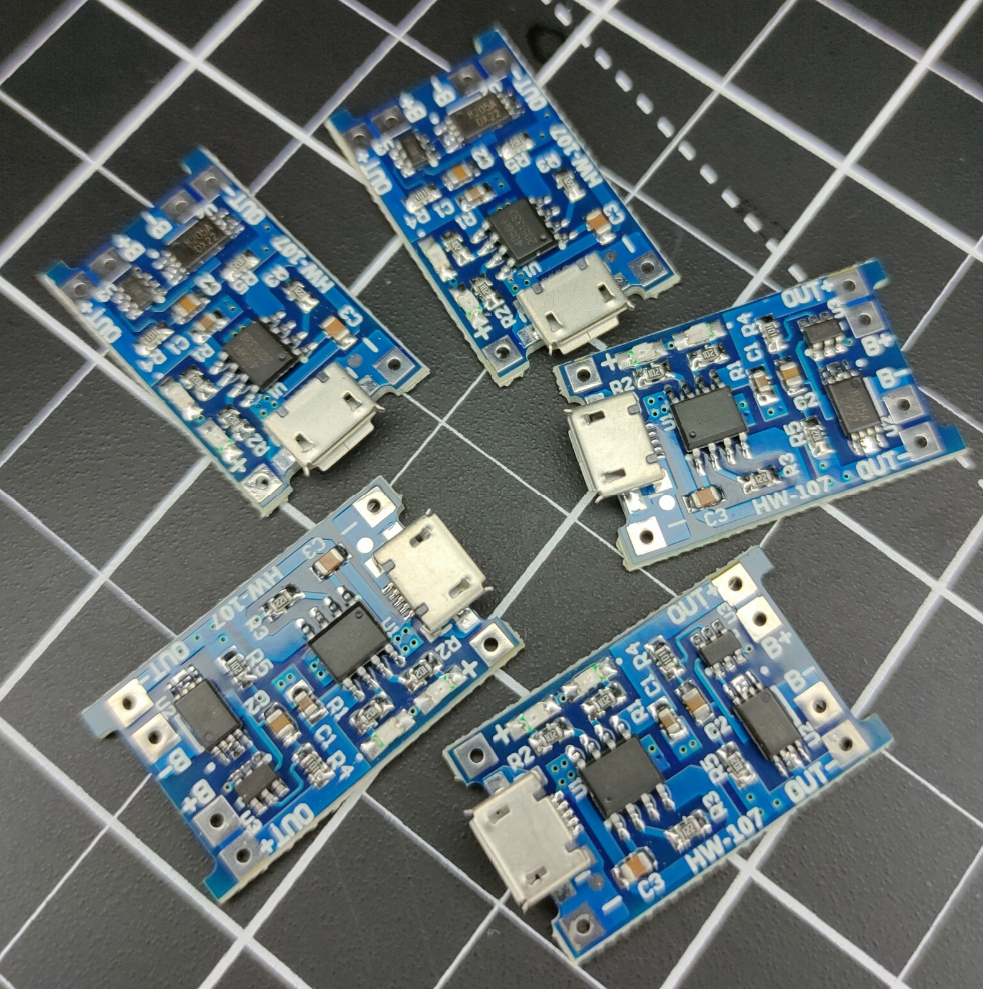

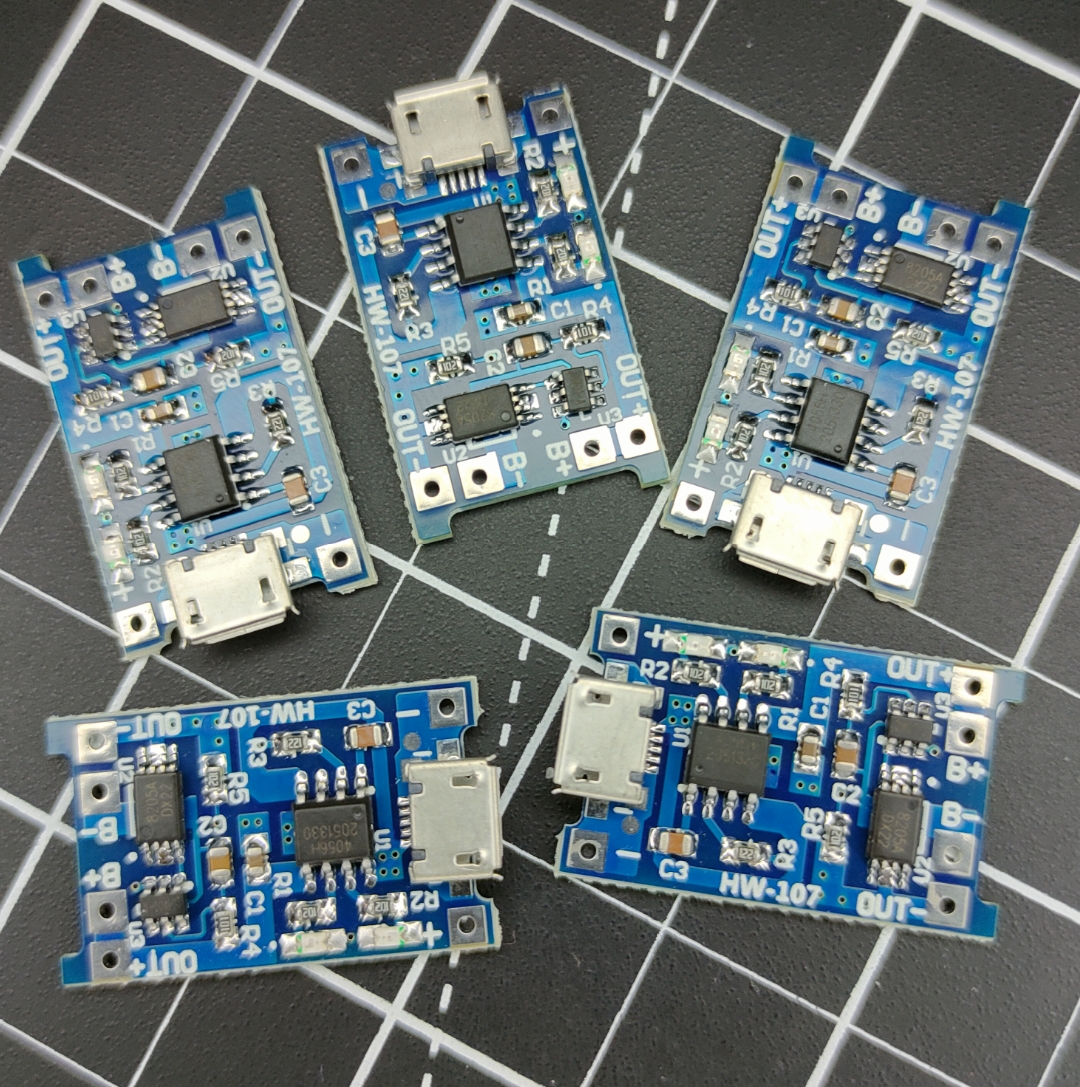

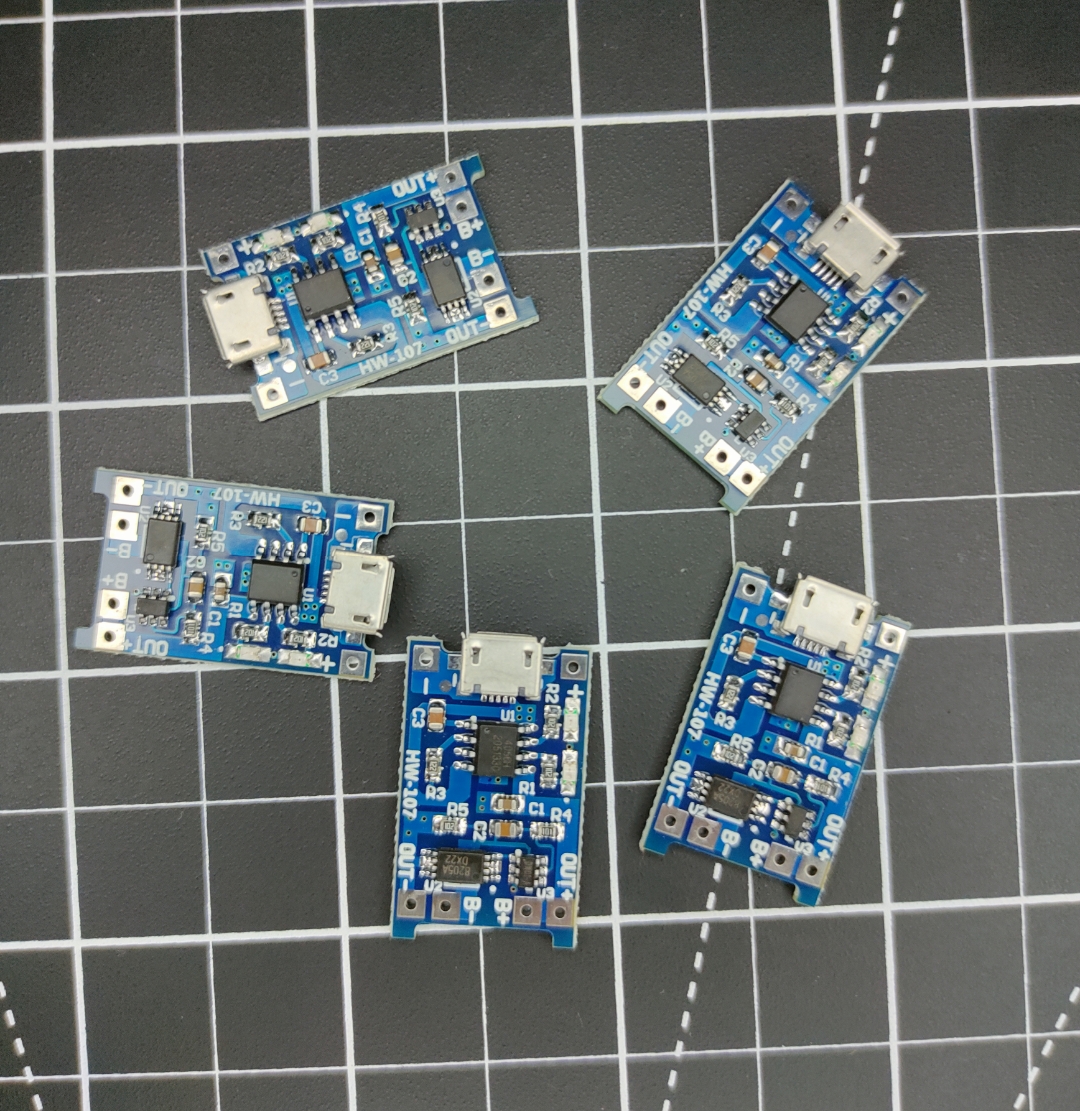

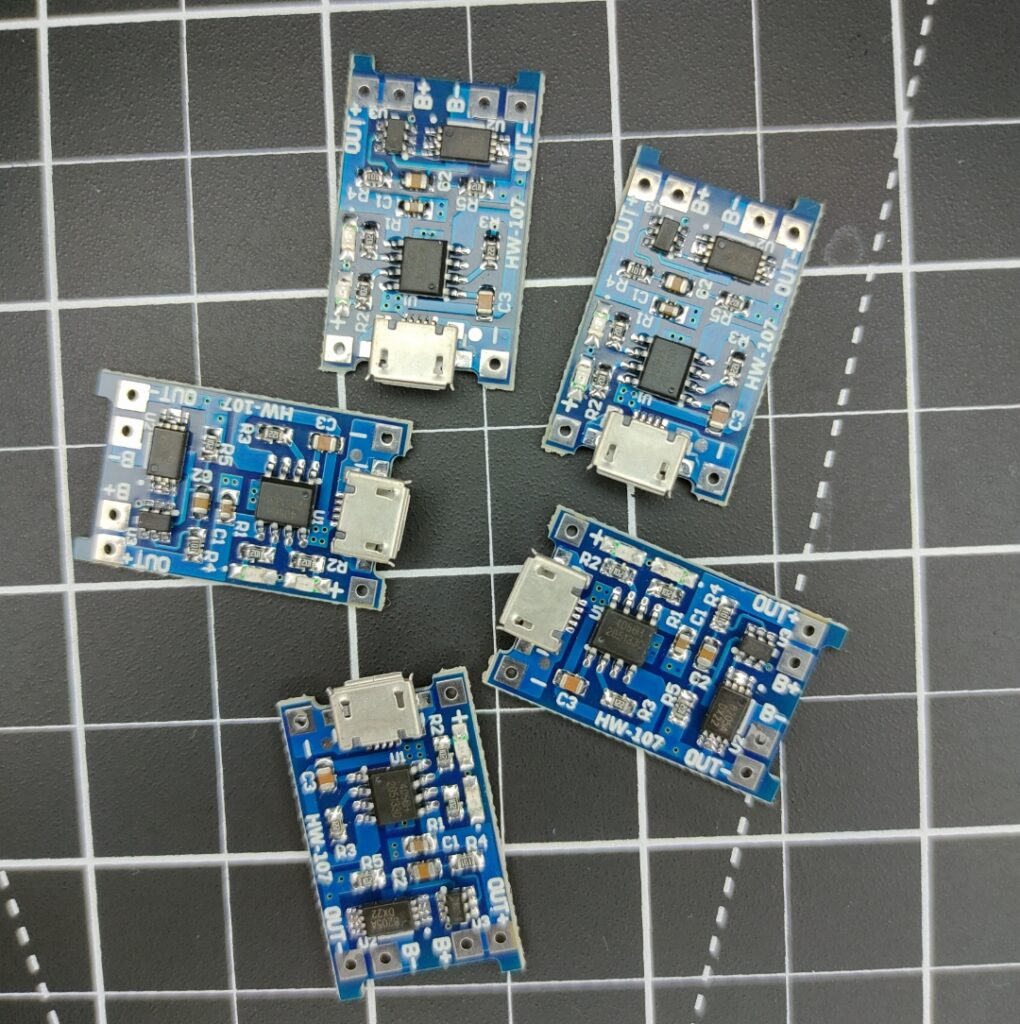

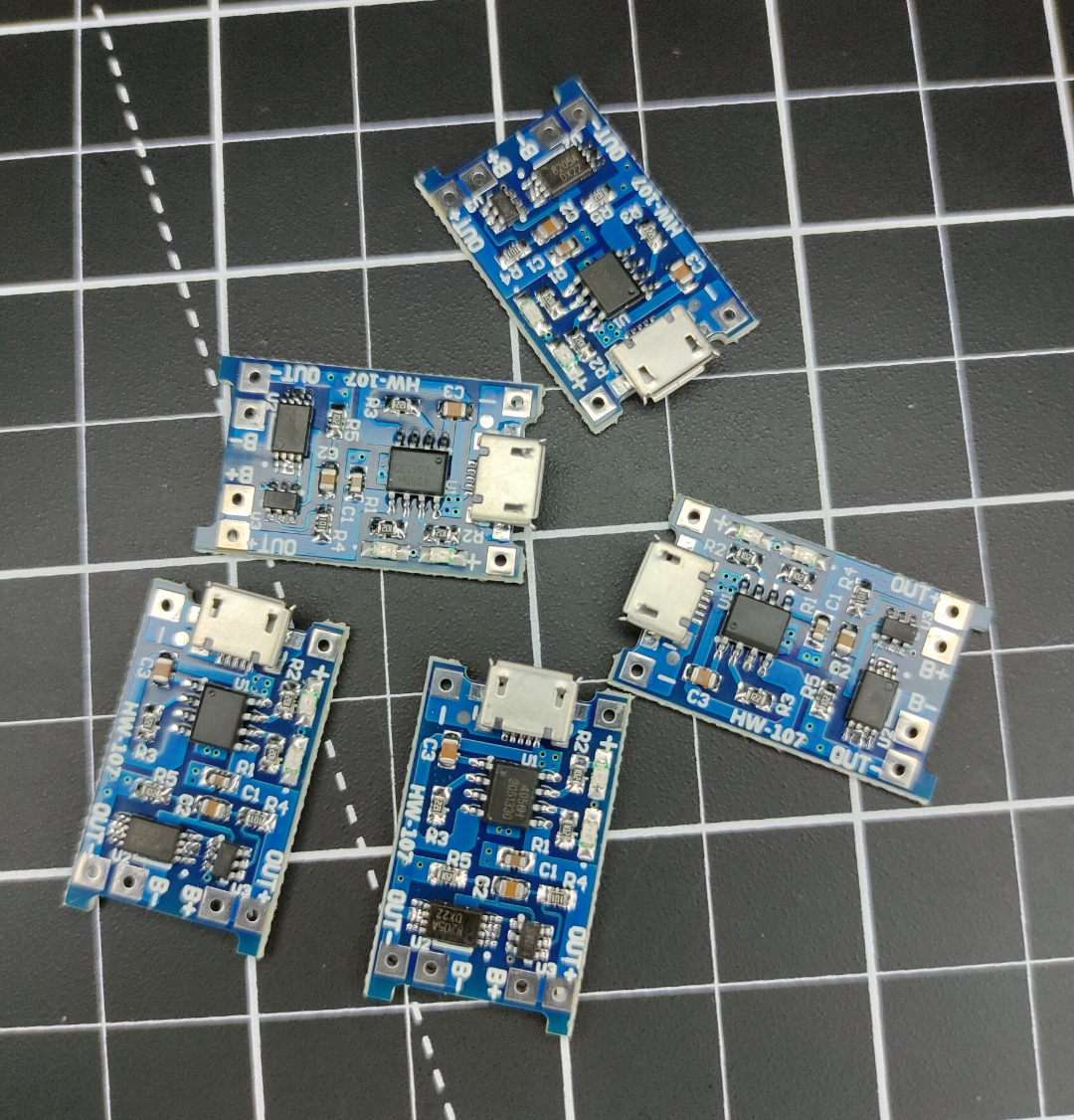

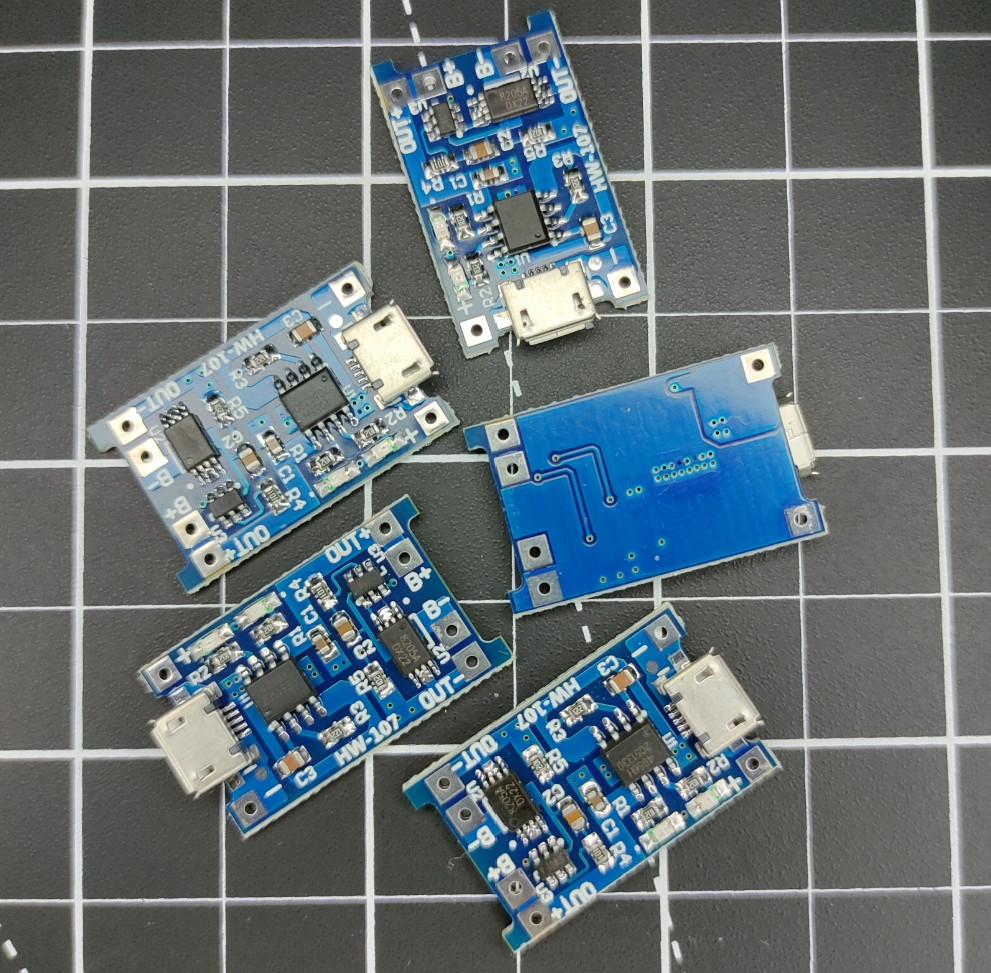

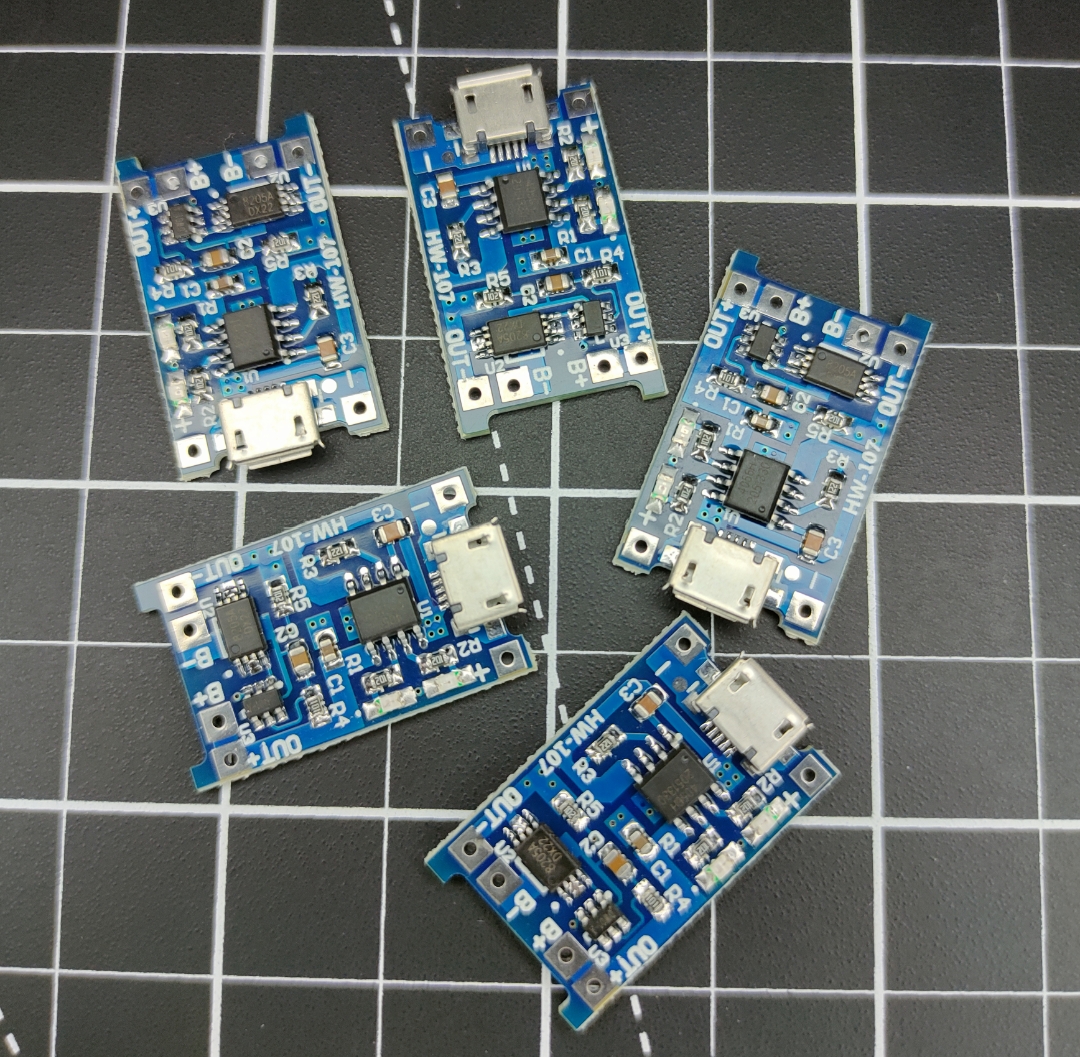

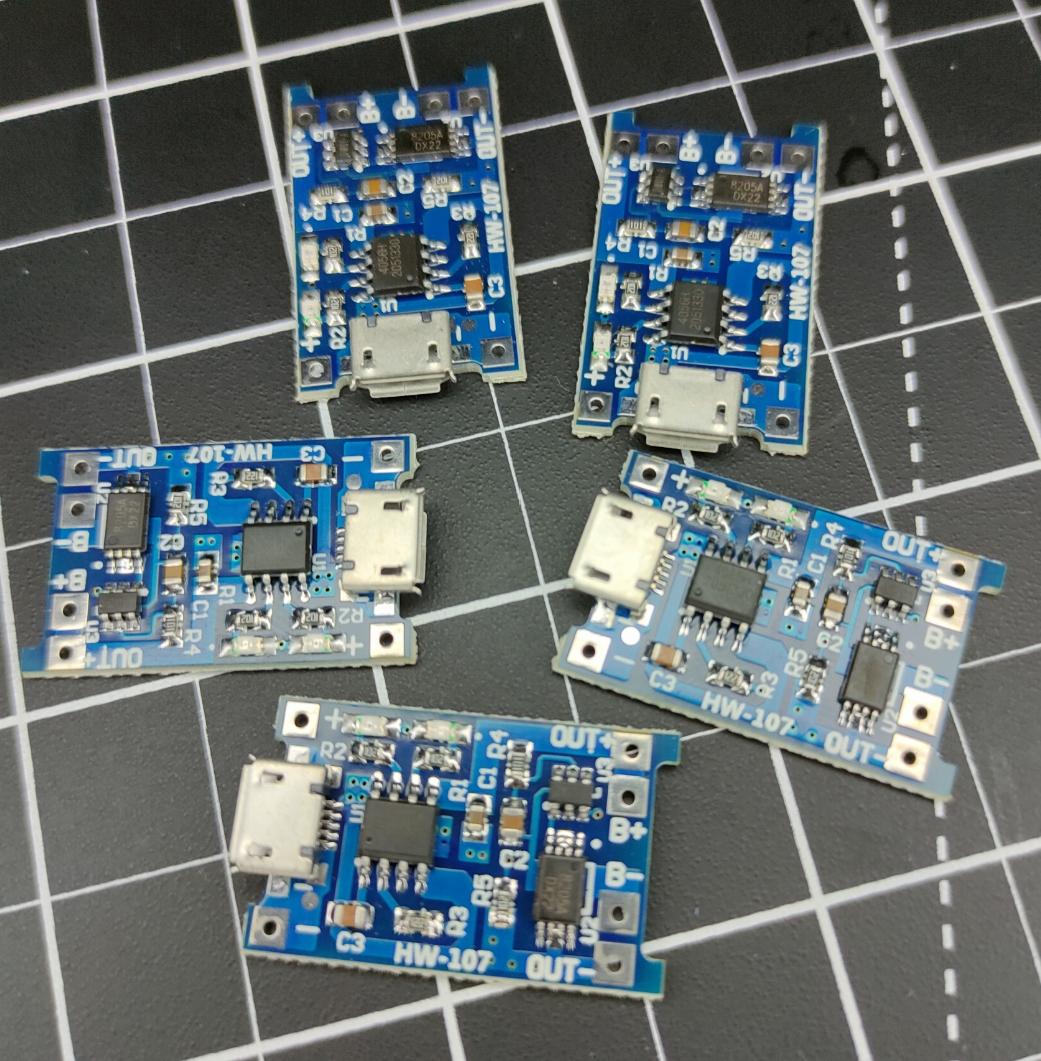

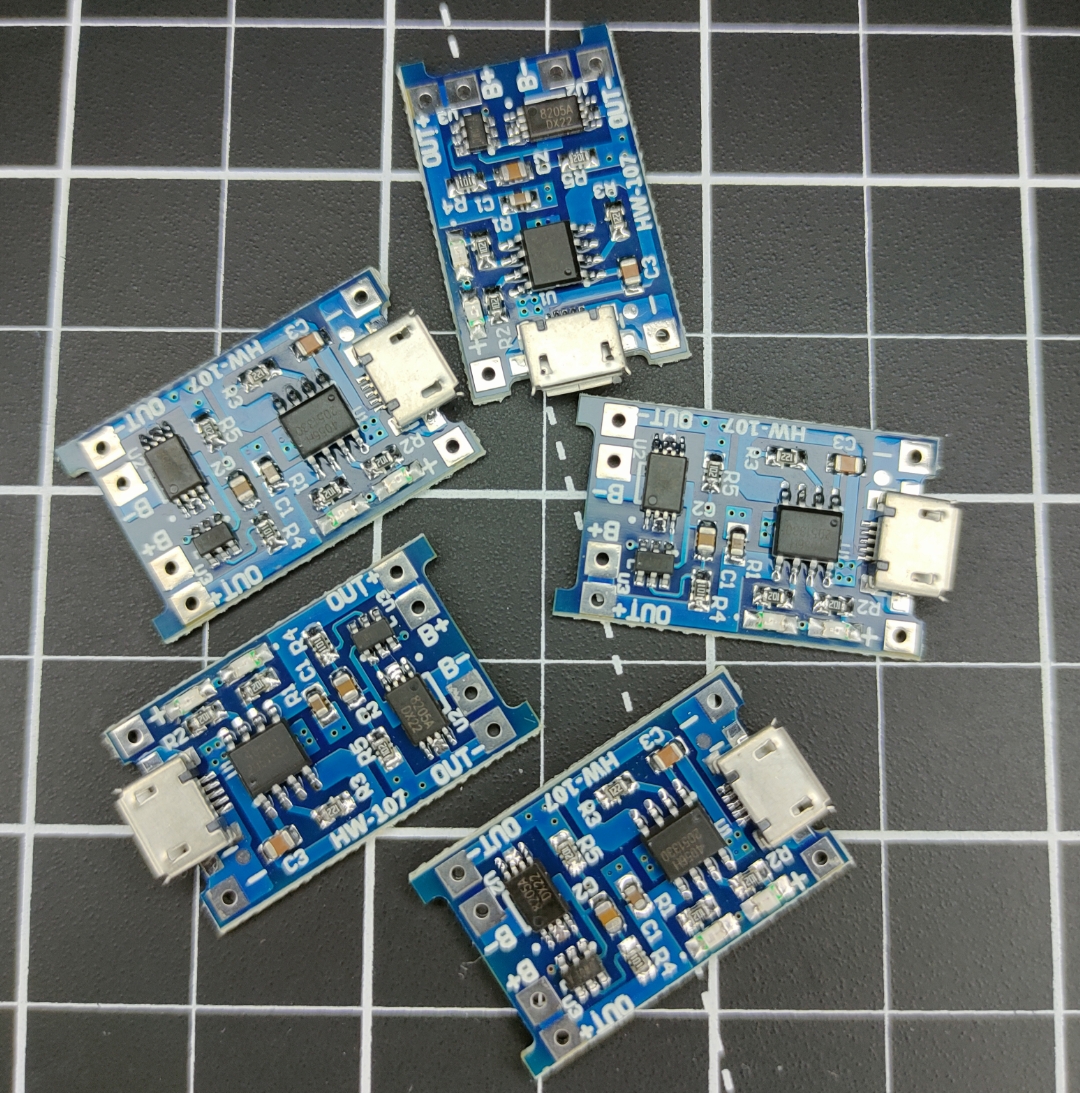

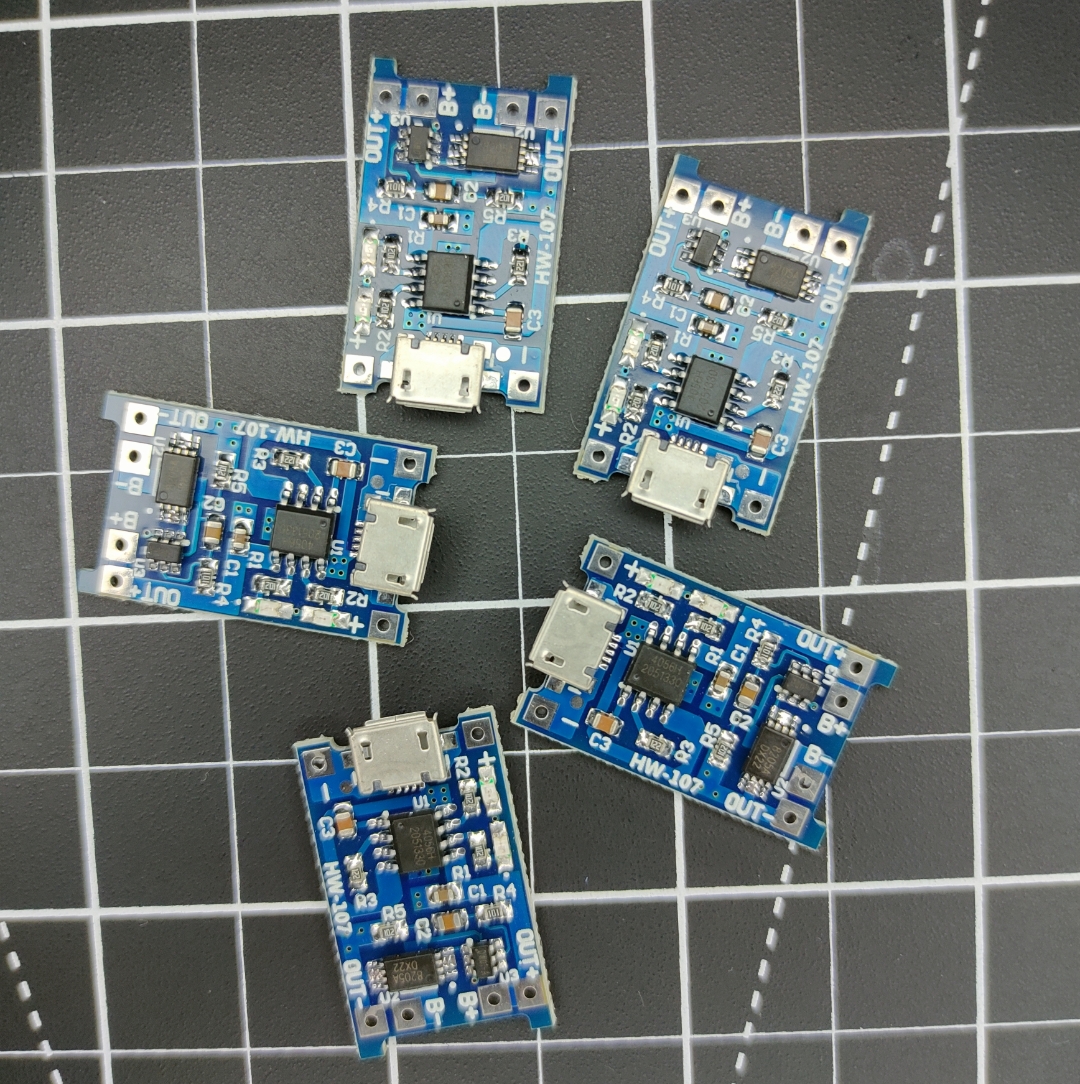

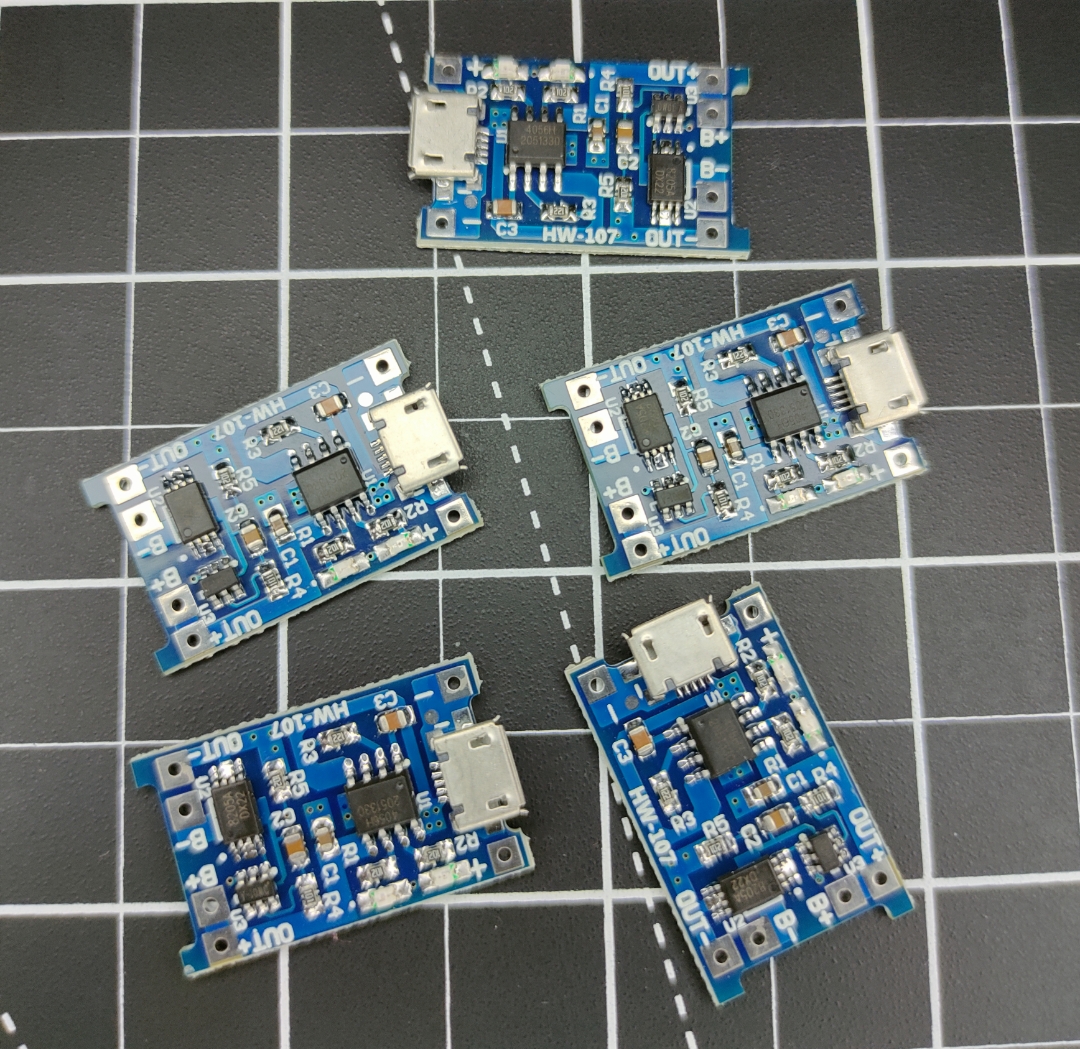

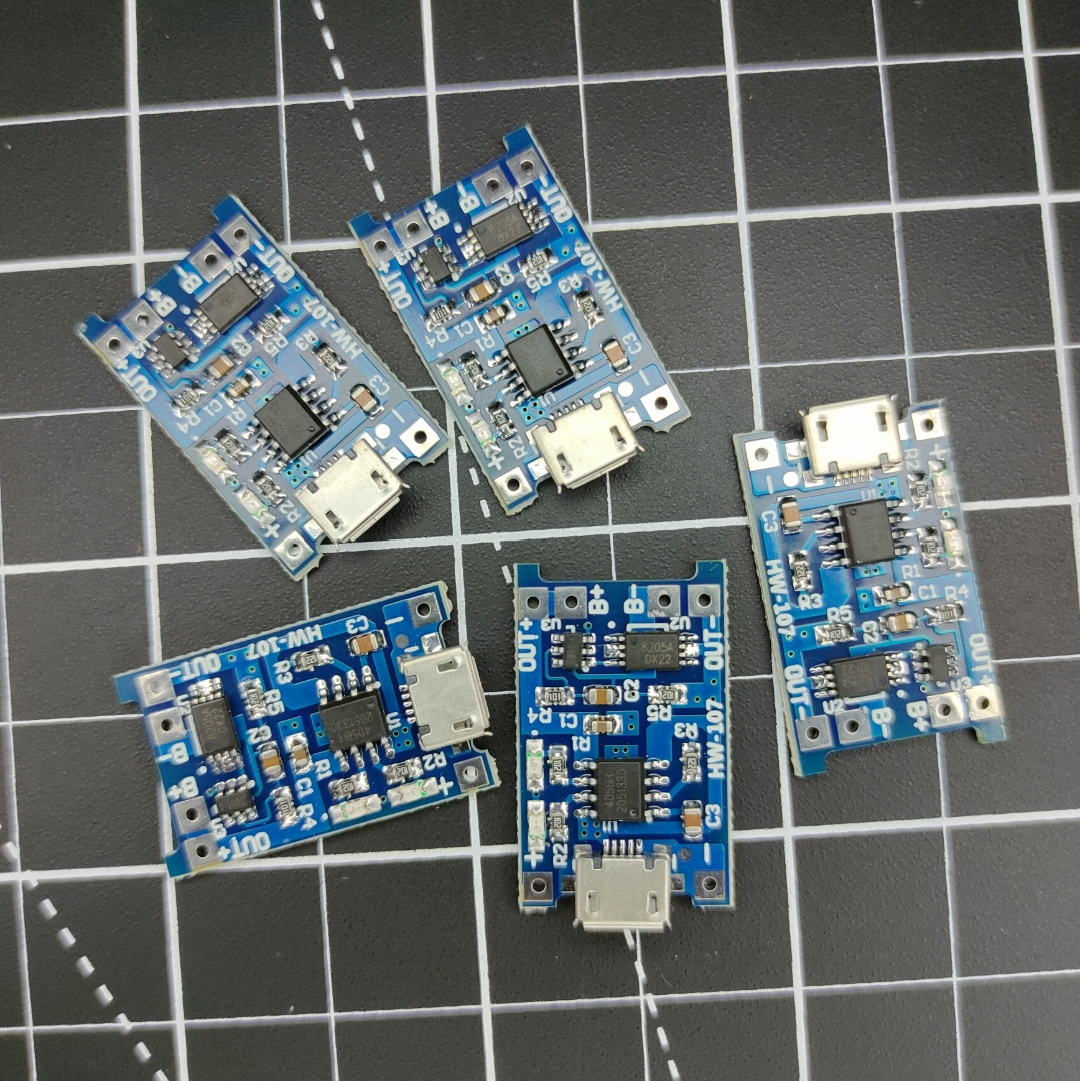

Модуль плата заряду TP4056 MICRO USB з функцією захисту ТП4056 МІКРО ЮСБ 3,7-4,2 В
Модуль TP4056 micro USB з функцією захисту — це універсальний контролер для зарядки літій-іонних акумуляторів формату 1S (3,7 В) з вихідною напругою зарядки 4,2 В та струмом до 1А.

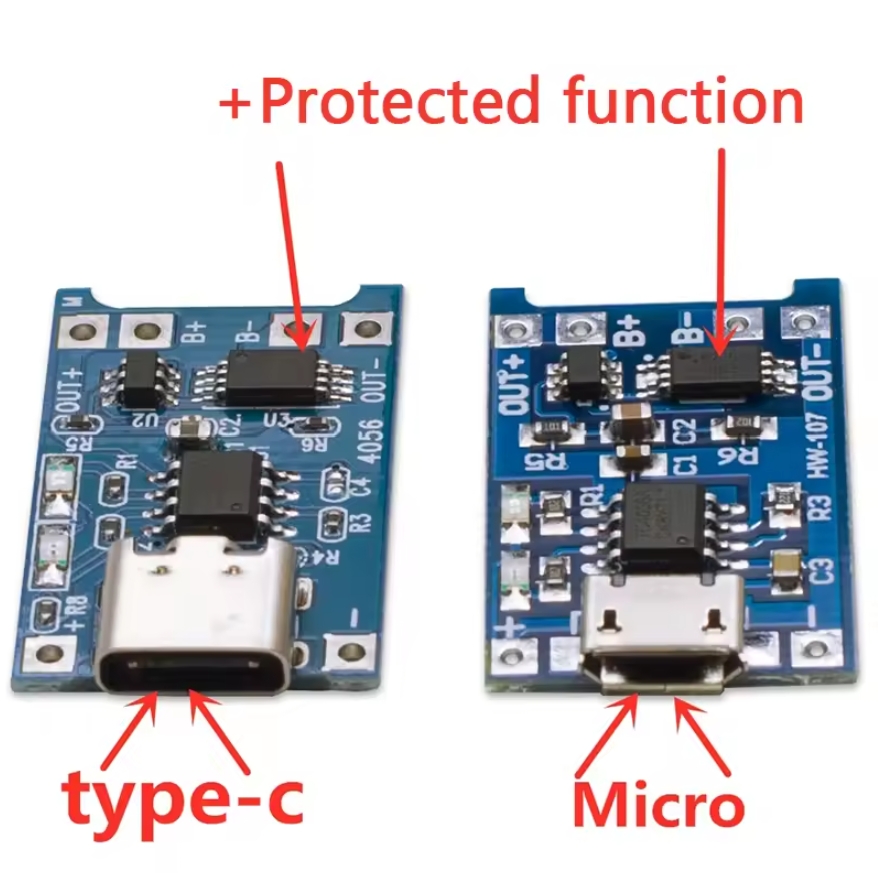

Плата створена на базі мікросхеми TP4056 та оснащена захисним контролером DW01A + MOSFET, який забезпечує повний комплекс захистів: від перезаряду, перерозряду, короткого замикання та перевантаження по струму.
Модуль зарядки TP4056 MICRO USB широко застосовується у проєктах з акумуляторами 18650, 14500, 21700 Li-Ion та Li-Po акумуляторів. Завдяки компактним розмірам та легкому підключенню через micro USB, він підходить для DIY-проєктів, повербанків, датчиків, портативної техніки, Bluetooth-пристроїв, Arduino/ESP систем, моделей та електронних гаджетів.
Модуль має LED-індикацію процесу зарядки та дозволяє регулювати струм (0,5А / 0,8А / 1А) заміною резистора PROG. Плата TP4056 MICRO USB з функцією захисту — це найпопулярніший і найдоступніший варіант для безпечної зарядки літієвих елементів живлення.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Основні параметри

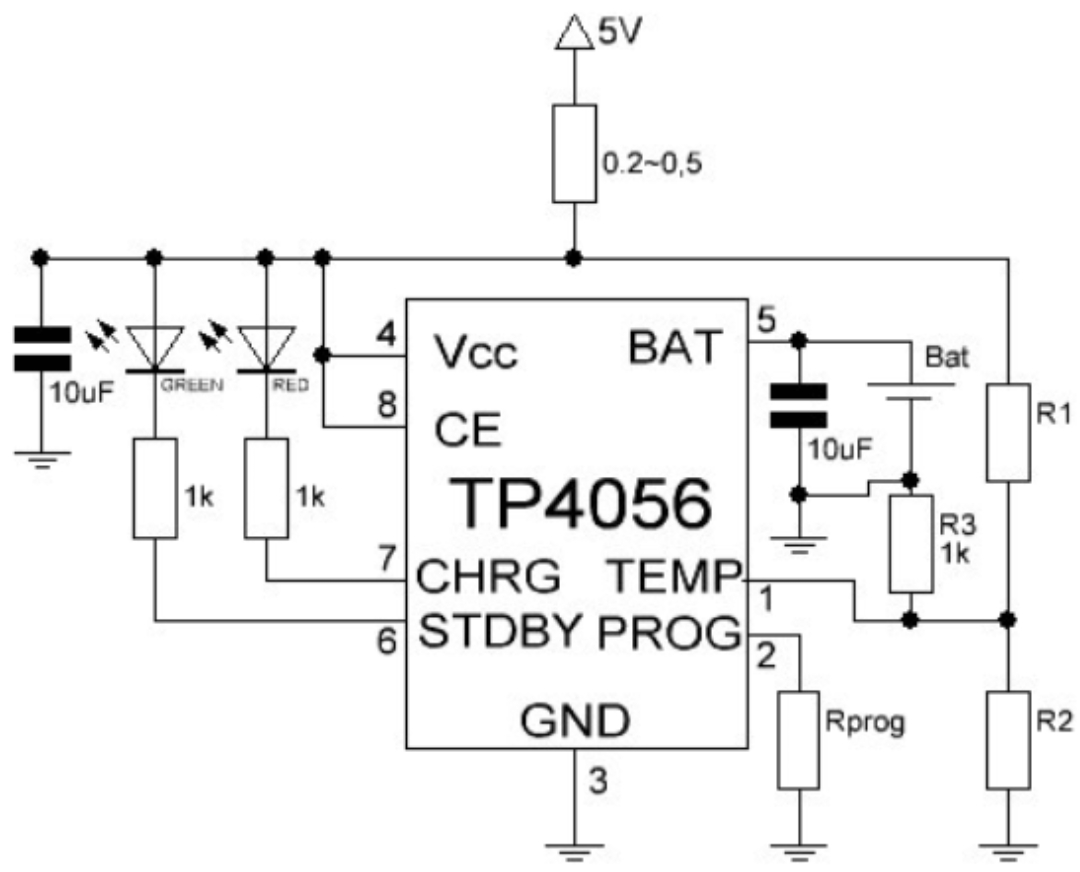

Мікросхема зарядки: TP4056
Захист: DW01A + 8205A (MOSFET)
Тип акумулятора: Li-Ion / Li-Po 1S (3,7 В)
Напруга зарядки: 4.2 В
Вхідна напруга: 4.5–8.0 В (оптимально 5 В)
Струм зарядки: 1А (перепаяв резистор можна змінити до 0.5А / 0.8А)
Роз’єм живлення: micro USB
Індикація:
Червоний – триває заряд
Синій/зелений – заряд завершено
Функції захисту
Захист від перезаряду
Захист від перерозряду
Захист від короткого замикання
Захист від перевантаження по струму
Відключення при низькій напрузі акумулятора
Автоматичне відновлення роботи

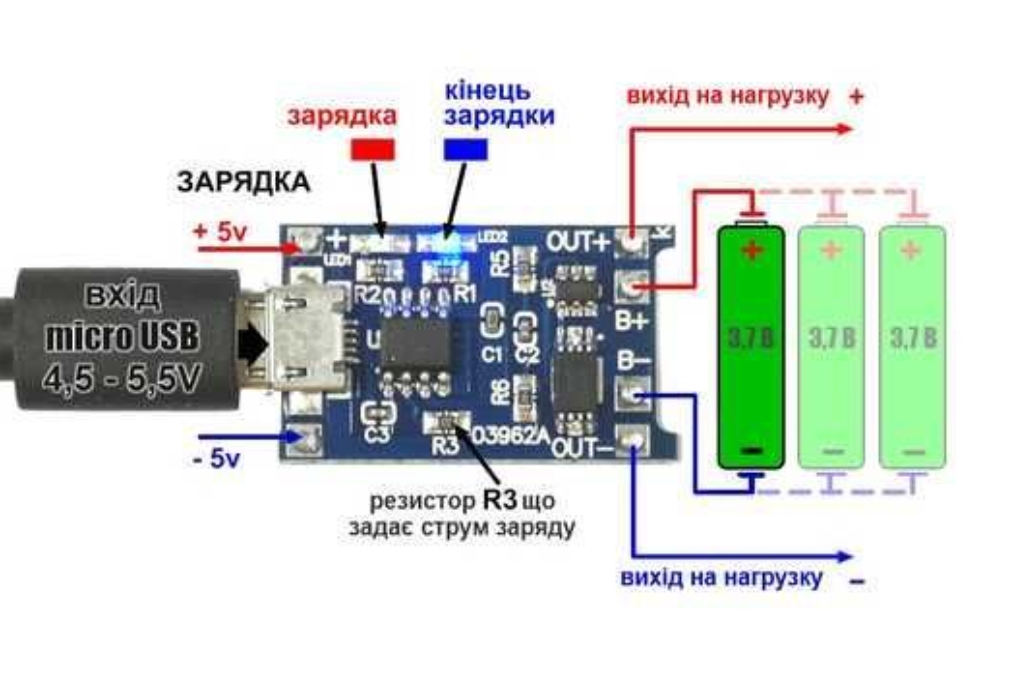

Роз’єми на платі
B+ / B– — підключення акумулятора
OUT+ / OUT– — вихід на навантаження
Розміри
25 × 17 × 1 мм (може незначно відрізнятися залежно від виробника)
ПИТАННЯ ТА ВІДПОВІДІ ПО TP4056 MICRO USB
Для яких акумуляторів підходить TP4056 micro USB?
Для Li-Ion 1S 3,7 В (18650, 14500, 26650, Li-Po
Чи є в модулі захист від перерозряду?
Так, версія з DW01A має повний набір захистів.
Чи можна заряджати два акумулятори паралельно?
На сторінках інтернету написано так, але вони повинні бути однаковими за ємністю та напругою.
Чи можна підключати навантаження одночасно з зарядкою?
Так, через виходи OUT+ / OUT–.
Чи підтримує швидку зарядку QC/PD?
Ні, лише стандартні 5 В.

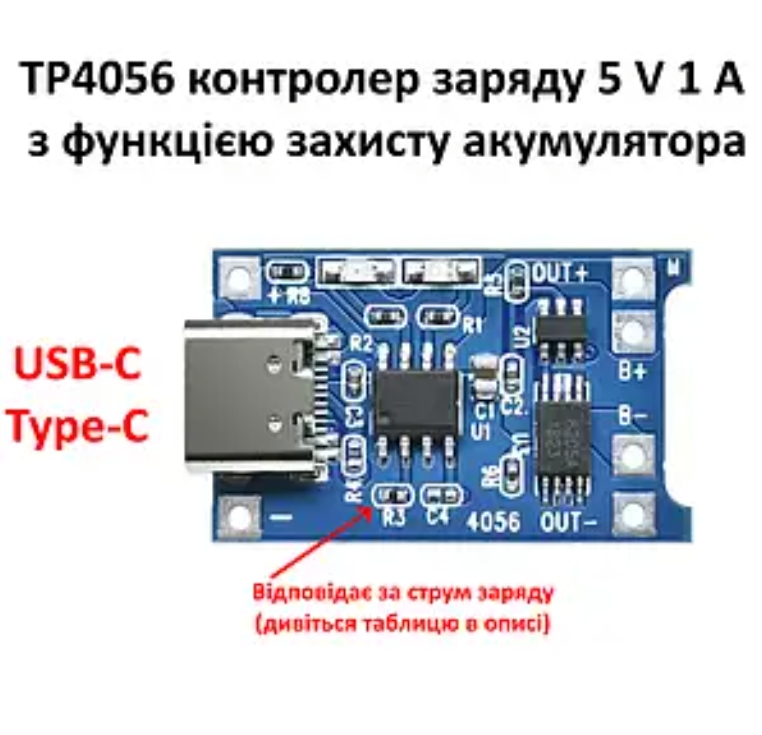

Як змінити струм зарядки?
Замінити резистор на платі.
Чи можна під’єднати модуль до сонячної панелі?
Можна через додатковий вихід на контролері сонячної панелі 5 В.
Чи є тепловий захист?
Так, TP4056 знижує струм при перегріванні.
Як зрозуміти, що заряд завершився?
Світлодіод змінює колір на синій/зелений.
Який мінімальний рівень напруги для старту?
Близько 2,9 В.
Чи можна залишати акумулятор на зарядці надовго?
Виробник вказує мікросхема підтримує режим підтримуючого заряду, але ми радимо вимикати живлення.
Чи підходить для Arduino/ESP32 проєктів?
Так, це один з найпопулярніших варіантів живлення.
Чи безпечно заряджати акумулятор на 1А?
Таке можливо, якщо акумулятор якісний та розрахований на такий струм.
Чи підійде для акумуляторів з платою захисту?
Так, модуль працює з усіма Li-Ion 1S.
Чи можна використовувати модуль без micro USB?
Так, можна подавати 5В напряму на IN+ IN–.
Чи нагрівається плата під час роботи?
При струмі 1А — так, це нормальна особливість TP4056. За власним бажанням радимо встановити додатковий радіатор охолодження.
Чи можна заряджати акумулятор, повністю розряджений до 0 В?
Ні, модуль не побачить батарею — потрібен попередній “підйом” напруги.
Чи можна використовувати модуль у повербанку?
Так, це стандартний елемент конструкції.
Чи важлива полярність акумулятора?
Так, треба обов’язково дотримуватись техніки безпеки.
Чи підійде для LiFePO4 акумуляторів 3,2 В?
Ні, потрібна спеціальна плата на 3,6 В.
